产品信息
本系列产品为复合型或隔爆型，模块结构、各种回路可根据需要自由组装
选型表
| 型号 | 支路数 | 主回路 总开关数(台) | 主回路 额定电流(A) | 主回路 进线口螺纹 | 主回路进线口 电缆外径(mm) | 支路 额定电流(A) | 支路 出线口螺纹 | 支路出线口 电缆外径(mm) |
|---|---|---|---|---|---|---|---|---|
| BXM(D)51/53-4 | 4 | / | / | / | / | 1~16 20~25 32~50 63 | G20″ G1″ G1.2″ G1.5″ G2″ | Φ8~Φ14 Φ13~Φ17 Φ15~Φ23 Φ18~Φ23 |
| BXM(D)51/53-6 | 6 | |||||||
| BXM(D)51/53-8 | 8 | |||||||
| BXM(D)51/53-10 | 10 | |||||||
| BXM(D)51/53-12 | 12 | |||||||
| BXM(D)51/53-4/K | 4 | ≤32 | Φ15~Φ23 | |||||
| BXM(D)51/53-6/K | 6 | 40~63 | Φ18~Φ33 | |||||
| BXM(D)51/53-8/K | 8 | 1 | 80~160 | Φ26~Φ34 | ||||
| BXM(D)51/53-10/K | 10 | 180~225 | Φ30~Φ43 | |||||
| BXM(D)51/53-12/K | 12 | 250 | Φ6~Φ61 |
技术参数
●执行标准：GB/T3836.1-2021、GB/T3836.2-2021、GB/T3836.3-2021、GB/T3836.31-2021、GB12476.1-2013、GB12476.5-2013;
●防爆标志：Ex db eb ⅡB T4 Gb、Ex db eb ⅡC T4 Gb、Ex tb ⅢC T130℃ Db；
●工作电压：AC220V/AC380V ;
●主回路额定电流：20~250A ；
●支路数：1~12；
●支路额定电流：1~60A；
●防护等级为IP65、IP54；
●防腐等级： WF1；
●引入口规格： G1/2" ~G3”；
●引入方向：下进下出、下进上出、上进上出、上进下出等。
使用范围
1、1区、2区ⅡA~ⅡC类爆炸性气体环境,和/或20区、21区、22区可燃性粉尘场所；
2、温度组别：T1~T6；
3、用于化工、炼油、医药、储存、纺织、印染、石油开采、海洋石油平台、油轮、军工等危险场所；
4、根据国家标准GB/T 3836.1-2021《爆炸性环境 第1部分：设备 通用要求》、GB/T 3836.2-2021《爆炸性环境 第2部分：由隔爆外壳
“d”保护的设备》、GB/T 3836.3-2021《爆炸性环境 第3部分：由增安型“e”保护的设备》、GB/T 3836.31-2021《爆炸性环境 第31部分
：由防粉尘点燃外壳“t”保护的设备》、GB12476.1-2013《可燃性粉尘环境用电气设备 第1部分：通用要求》、GB12476.5-2013 《可燃
性粉尘环境用电气设备 第5部分：外壳保护型“tD”》；
5、用于照明或动力线路的电源配电，电气设备通断控制或检修配电用。
产品特色
◆外壳为铝合金压铸成型或钢板焊接，表面高压静电喷塑，或不锈钢焊接外壳，不锈钢外露紧固件；
◆本系列产品为复合型或隔爆型，复合型的电器箱为隔爆型，接线箱为增安型；
◆模块结构，各种回路可根据需要自由组装；
◆内装元件可根据用户要求来选择；
◆可根据用户要求定制；
◆钢管或电缆布线。
产品优势

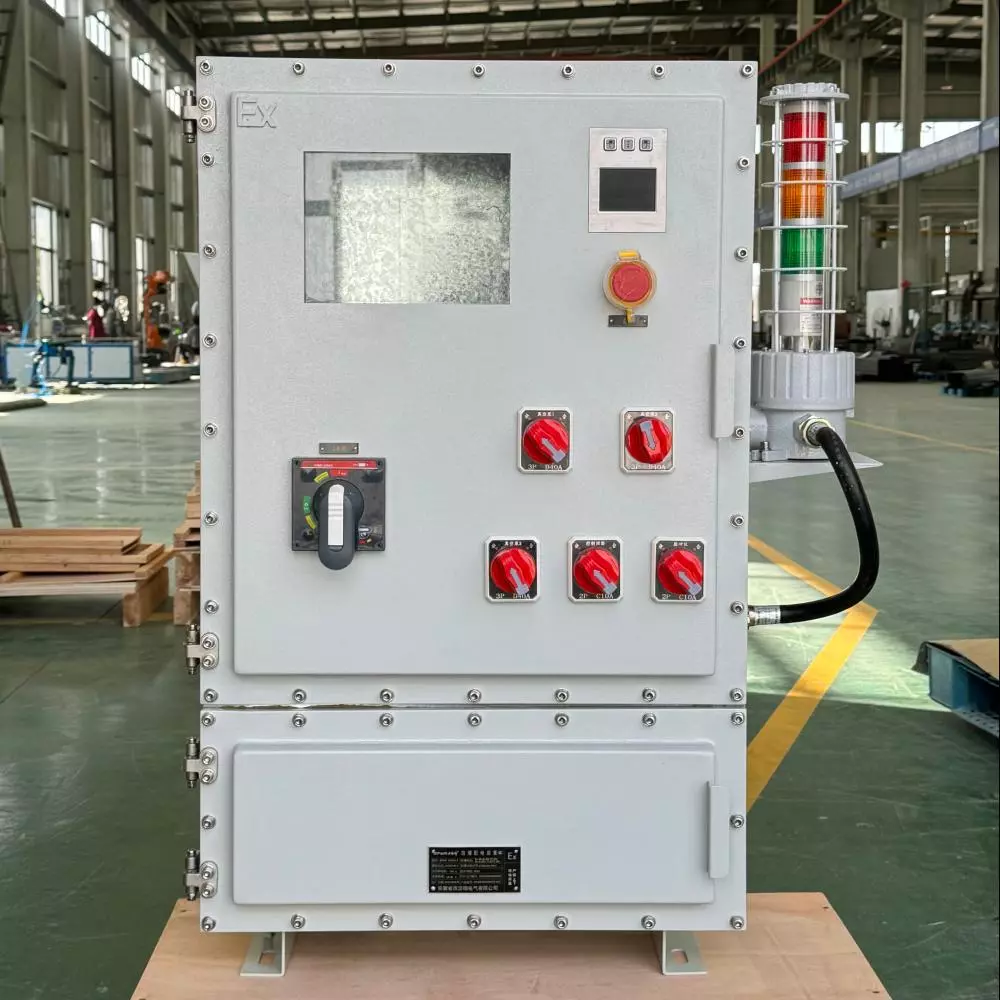

坚硬耐磨
外壳为铝合金压铸成型或钢板焊接，表面高压静电喷塑，或不锈钢焊接外壳，不锈钢外露紧固件。

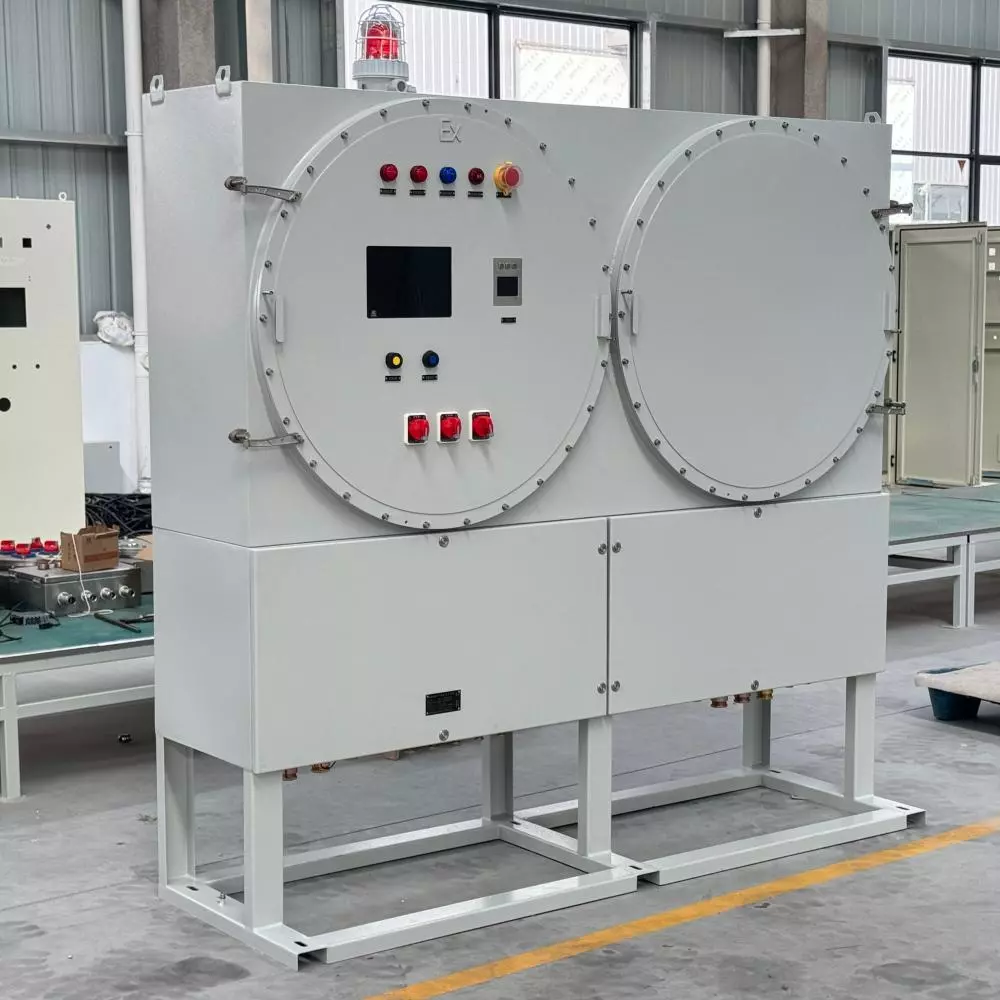

IP65防护等级
防爆配电装置具有防震、防静电、防尘、抗干扰等优点，为仪表提供良好的运行环境。

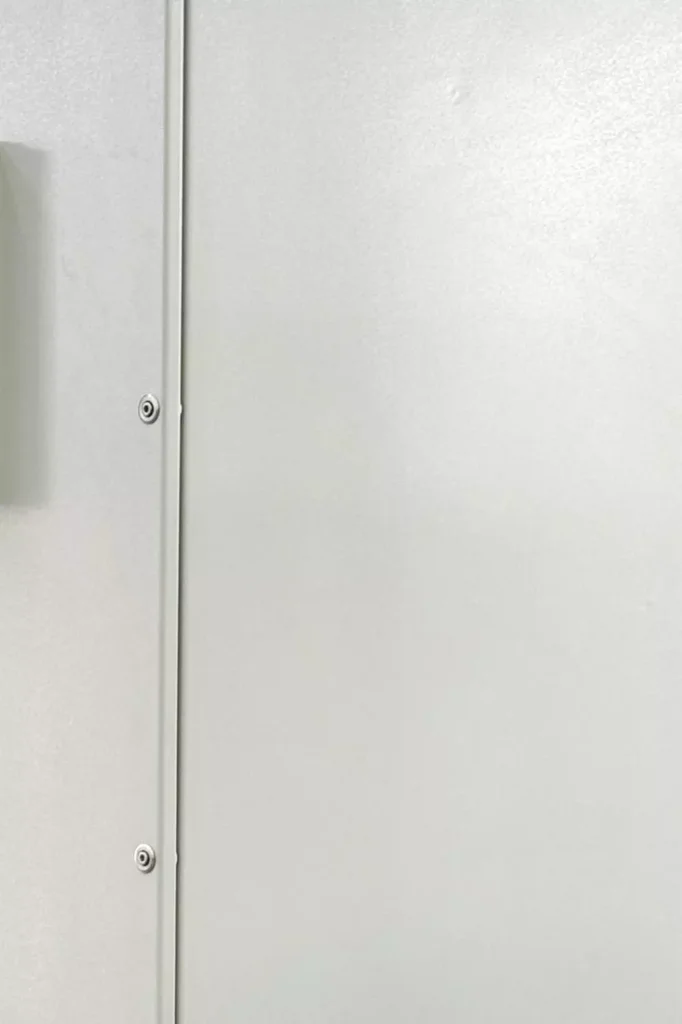

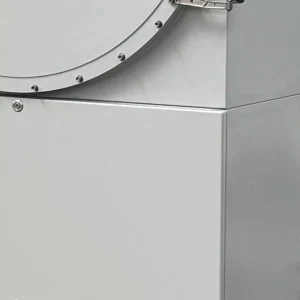

激光切割工艺
箱体表面平整光滑、连接处紧密连接，不易松动扭曲，使用安全更放心。

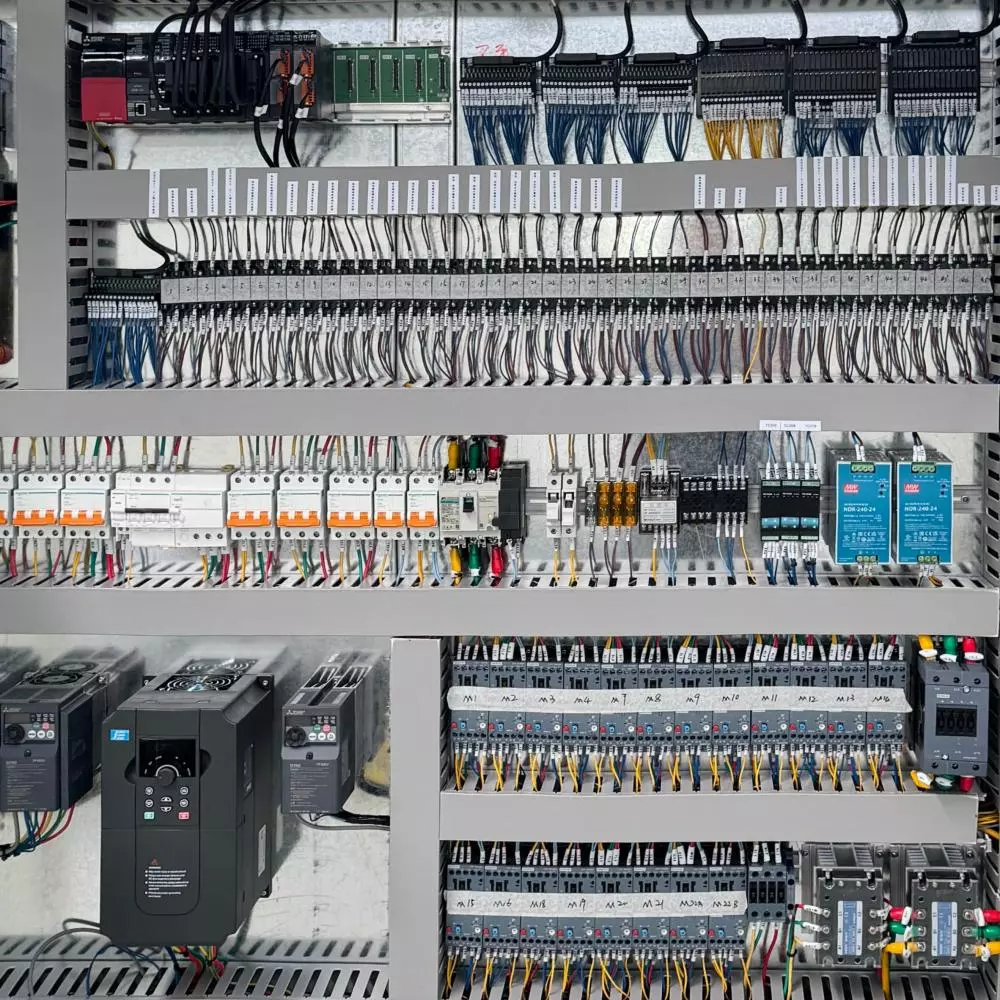

内部布局合理
模块结构，各种回路可根据需要自由组装，内装元件可根据用户要求来选择。
非标定制
咨询产品
提供图纸
预付样品费
打样并寄出
批量生产
预付50%定金
签订合同
确认样品
付清尾款
安排发货
售后服务
合作品牌
工厂照片
工厂设备
我们的证书
FAQ
产品覆盖哪些爆炸性环境？温度组别范围？
气体环境：1区、2区ⅡA~ⅡC类爆炸性气体（如油气、化工）
粉尘环境：20区、21区、22区可燃性粉尘（如粮食加工、制药）
温度组别：T1~T6（最高表面温度≤85℃）
配电箱（BXM/D系列）主回路电流和支路数如何配置？
主回路电流：20~250A（带总开关型号标注”K”，如BXM53-8/K）
支路数：1~12路（标准型号如BXM51-12）
支路电流：1~60A（可混搭不同电流模块）
防爆电磁起动箱（BXQ系列）能否控制大功率电机？
磁力启动：12~95A（最大45kW/380V）
软启动/星三角启动：定制化设计（见原理图2/3）
电缆适配：进线口支持Φ8~Φ61mm电缆（根据电流选G1/2″~G3″螺纹）
检修箱（BXX系列）的防护等级和接口扩展性？
防护等级：IP54（户内）、IP65/IP66（户外需定制）
冗余设计：标配2~8支路，支持漏电保护（选注”L”）
接口方向：上进下出、下进上出等（型号标注如”XD”=下进上出）
特殊环境（海洋平台、化工厂）的材质选择？
铸铝壳体：标配（表面静电喷塑，防腐等级WF1）
不锈钢焊接：盐雾腐蚀环境专用（外露紧固件全不锈钢）
工程塑料：强酸场景定制（如电镀车间）
能否适配非标安装空间？
- 异形箱体：最小尺寸可定制至200×150×100mm
- 安装方式：壁挂、立柱、落地（选注”Z”）
- 布线方向：进/出线口方向按需指定（型号标注如”XX”=下进下出）
型号中"51"和"53"有何区别？
51系列：仅适用于ⅡB类气体环境（如丙烷）
53系列：适用于ⅡC类高危气体（如氢气、乙炔）及ⅢC粉尘
