一、产品定义与标准符合性
PXK系列防爆分析小屋是根据国家最新防爆标准体系设计的集成化安全设备，其核心认证与技术特性如下：
1. 标准依据
- 防爆结构：GB/T 3836.1~4、9、15、17（2021版）
- 防护等级：IP65（GB/T 4208-2017）
- 抗震性能：GB 50260-2013
2. 关键参数
| 项目 | 技术指标 | 测试方法 |
|---|---|---|
| 防爆等级 | Ex db eb ib mb pc ⅡC T4 Gc | GB/T 3836.1-2021 |
| 适用区域 | 气体1区/2区（ⅡA~ⅡC） 粉尘20区/21区/22区 | GB 12476.1-2013 |
| 运行温度 | -40℃~+55℃（室内温控范围10~30℃） | GB/T 2423.1/2 |
| 结构强度 | 屋顶承重≥250kg/m² 抗风压1.5kPa | GB/T 15227-2019 |
3. 产品型号解析
PXK命名规则：
- 外壳材质：A（不锈钢）/B（碳钢）
- 功能类型：51（正压型）、52（标准型）
- 定制代码：用户指定需求标识
二、核心技术创新与工程设计
1. 防爆结构系统
采用复合防护体系实现本质安全
（1）物理防护层
- 外壳：1.5~2.0mm 304不锈钢/碳钢（表面喷涂RAL 7035工业灰）
- 保温层：75mm矿岩棉（密度≥120kg/m³，氧指数≥32%）
- 密封系统：门框充气式密封（泄漏率＜0.05m³/h，ASTM E283）
（2）电气防护系统
- 电源隔离：公用电源与仪表电源物理分离（间距≥300mm）
- 防爆接口：DN20通气口（耗气量2~25m³/h，压力0.3~1.0MPa）
- 接地保护：联合接地电阻≤4Ω（GB 50169-2016）
2. 环境控制系统
（1）智能通风方案
| 工况 | 通风策略 | 执行标准 |
|---|---|---|
| 正常 | 持续正压（30~50Pa） 换气量≥5次/h | GB 50019-2015 |
| 报警 | 强制排风（换气量≥20次/h） 惰性气体注入 | GB 50493-2019 |
（2）温控系统配置
- 基础型：防爆空调（≥1.5匹）+蒸汽供暖
- 高精度型：PID温控器（±0.5℃）+冗余制冷机组
3. 安全监测系统

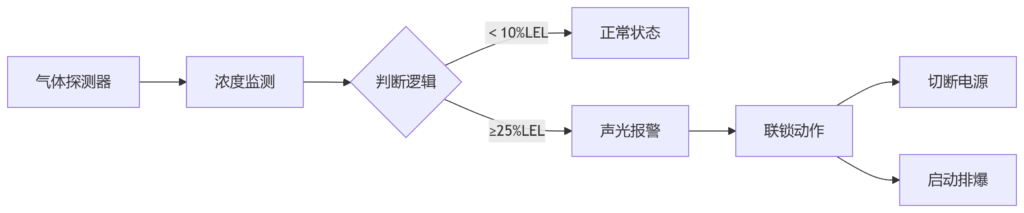

集成三级防护体系：
三、典型行业应用实证
1. 石油化工领域应用
项目背景：某千万吨级炼化一体化项目
解决方案：
- 部署方案：8个监测点环形布局（覆盖罐区/管廊/装卸站）
- 特殊配置：
- 防爆气相色谱仪（ATEX Cat.2认证）
- 预处理系统（三级过滤+伴热保温）
实施成效：
- 监测盲区减少82%（对比分散式安装）
- 预警响应时间≤8秒（GB 50493-2019要求≤15秒）
2. 新能源行业应用
项目背景：锂电池生产车间（氢气/粉尘双风险）
技术创新：
- 增加PTFE内衬层（厚度2mm，耐氢氟酸腐蚀）
- 配置氢气专用探测器（量程0~100%LEL，分辨率1ppm）
安全效益：
- 2023年度实现零燃爆事故
- 设备维护周期延长至6000小时（行业平均4000小时）
3. 海洋工程应用
项目背景：某海上采油平台
工程挑战：
- 盐雾腐蚀（Cl⁻浓度＞5mg/m³）
- 6级海况动态载荷
技术对策：
- 316L不锈钢外壳+氟碳喷涂（NORSOK M-501认证）
- 液压抗震底座（阻尼系数≥0.35）
验证数据：
- 盐雾试验：3000小时无点蚀（ISO 9227）
- 抗风压能力：1.8kPa（超设计标准20%）
四、工程实施与质量控制
1. 工厂集成标准流程
| 阶段 | 控制要点 | 验收标准 |
|---|---|---|
| 设计 | 防爆结构FEA仿真 | 应力集中系数＜1.5 |
| 制造 | 接合面间隙检测 | ≤0.15mm（塞尺测量） |
| 测试 | 72小时联调 | 系统误报率＜0.1% |
| 运输 | 专用固定框架 | 抗9级振动（GB/T 4857.23） |
2. 现场安装规范
- 地基要求：C30混凝土基础（水平度≤2mm/m）
- 电气安装：
- 电缆入口采用Ex e型密封接头（防护等级IP66）
- 不同电压等级线路间距≥150mm
- 气路系统：
- 载气管道坡度≥5‰
- 接头氦质谱检漏（泄漏率＜1×10⁻⁶ Pa·m³/s
五、技术发展趋势
1. 智能化升级方向
- 数字孪生系统：集成3D激光扫描与实时数据映射（误差≤2mm）
- 预测性维护：基于振动频谱分析的故障诊断（准确率≥92%）
2. 绿色节能技术
- 新型保温材料：气凝胶复合层（导热系数≤0.018W/m·K）
- 能源回收系统：排风余热再利用（节能效率≥25%）
结语
PXK系列防爆分析小屋通过严格执行GB/T 3836-2021标准体系，实现了从单一设备到系统级安全解决方案的跨越。其模块化设计（提供51/52型可选）、全生命周期服务体系以及持续的技术迭代（2023年研发投入占比13.2%），正在推动工业防爆监测领域的技术革新。随着《”十四五”危险化学品安全生产规划方案》的实施，该产品在化工园区智能化改造、新能源安全防护等场景中将发挥更重要的作用。
