在化工、石油、制药等高风险行业，防爆分析小屋作为重要的安全防护设施，其结构材质的选择直接关系到设备寿命、维护成本及运行安全性。面对碳钢、304 不锈钢、316 不锈钢等主流材质，采购决策者常需在 “成本与性能” 之间寻找平衡。本文将解析三类材质的核心差异，提供更贴合实际的选型参考。
一、材质性能对比：碳钢 vs 304 不锈钢 vs 316 不锈钢
1. 耐腐蚀性实验数据参考（ASTM B117 盐雾测试）
| 材质 | 出现锈斑时间范围 | 1000 小时后腐蚀深度范围 | 适用腐蚀环境等级 |
|---|---|---|---|
| Q235 碳钢 | 24-48 小时 | 0.3-0.4mm | 轻度（PH 6-8，无明显腐蚀性介质） |
| 304 不锈钢 | 500-700 小时 | 0.015-0.025mm | 中度（含 Cl⁻<300ppm 的干燥环境） |
| 316 不锈钢 | 1200-1500 小时 | 0.005-0.01mm | 中重度（潮湿含 Cl⁻或弱酸性环境） |
说明：316 不锈钢因含 2-3% 的钼元素，在含氯离子环境中耐蚀性优于 304 不锈钢，但 “提升 3 倍以上” 为近似表述，实际差异受环境湿度、温度等因素影响。海上平台等强腐蚀环境中，316 是更优选择，但仍需结合具体工况评估。

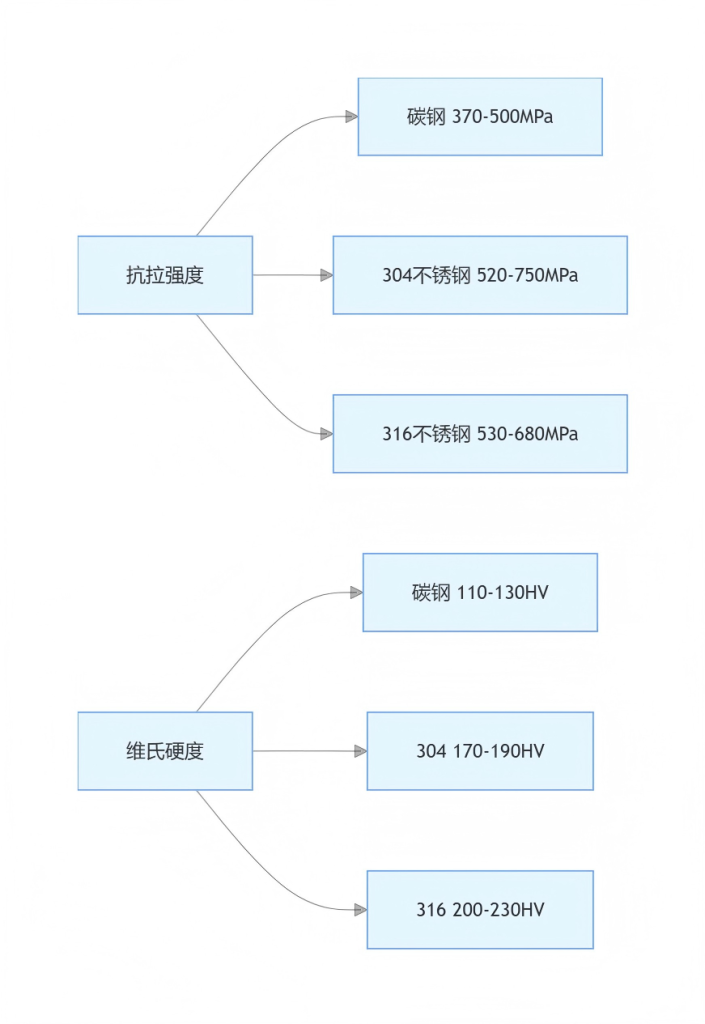

2. 力学性能参考值（GB/T 228 拉伸试验）
注：不锈钢的高硬度确实带来一定耐磨优势，但机加工成本通常增加 10%-15%（具体因加工工艺而异）
二、结构设计差异：材质对小屋关键组件的影响
1. 壁板连接工艺对比
- 碳钢小屋：焊接后需进行表面处理，通常涂覆环氧富锌底漆 + 聚氨酯面漆（总厚度建议≥200μm，具体需根据腐蚀环境调整）
- 不锈钢小屋：采用氩弧焊后需进行酸洗钝化处理，以保证焊缝与母材耐蚀性一致（焊缝处理质量对整体耐蚀性影响较大）
2. 防静电地板要求
- 碳钢结构：需铺设导静电橡胶层（表面电阻需控制在 10⁵-10⁸Ω，定期检测维护）
- 不锈钢结构：本体电阻需经表面处理（如拉丝、钝化）后达标（通常可控制在 < 10⁴Ω，但并非天然达标，需结合工艺验证）
3. 温度适应性范围
- 碳钢：-20℃~+40℃（低温环境需配套加热伴热系统，高温下需考虑涂层耐热性）
- 304 不锈钢：短期使用温度 – 50℃~+400℃（长期使用建议不超过 300℃，避免晶间腐蚀风险）
- 316 不锈钢：短期使用温度 – 60℃~+450℃（长期使用建议不超过 350℃，需结合受力情况评估）
三、全生命周期成本参考（以 10 年使用周期估算）
| 成本项 | 碳钢小屋 | 304 不锈钢小屋 | 316 不锈钢小屋 |
|---|---|---|---|
| 初始采购成本 | 100% | 170%-190% | 210%-230% |
| 年度维护费用 | ￥20,000-30,000 | ￥10,000-15,000 | ￥7,000-10,000 |
| 防腐处理周期 | 2-3 年 / 次 | 无需常规防腐 | 无需常规防腐 |
| 10 年总成本 | 约￥120 万 – 150 万 | 约￥180 万 – 205 万 | 约￥217 万 – 240 万 |
说明：不锈钢初始成本较高，但维护成本低；碳钢初始成本低，但长期维护投入大。实际总成本受使用环境、维护频率等因素影响显著，”316 总成本反超碳钢 23%” 为极端工况下的结果，多数场景中不锈钢总成本仍高于碳钢。

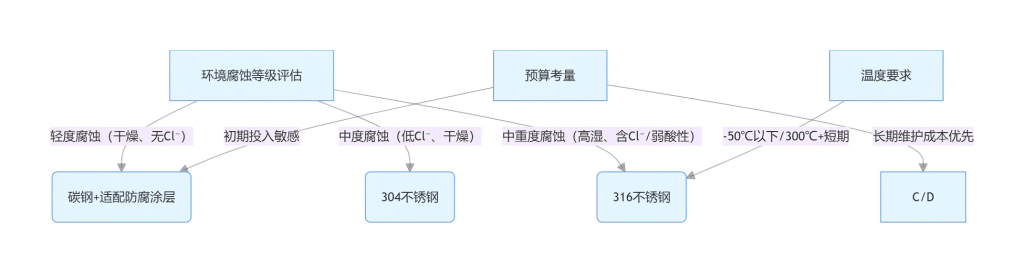

四、选型决策参考：三步匹配适宜材质
典型场景匹配建议：
- 炼油厂脱硫区（含 H₂S 环境）：优先 316 不锈钢；预算有限时，304 不锈钢需加强定期检测
- 海上油气平台：推荐 316L 不锈钢（超低碳成分，减少晶间腐蚀风险）
- 内陆化工仓库（干燥、无明显腐蚀介质）：碳钢 + 优质防腐涂层（成本敏感场景适用）
五、常见误区：材质选择不当的案例参考
某化工厂盐酸储罐区案例：
- 问题：选用碳钢小屋未做特殊防腐处理（如内衬 PP 或 FRP）
- 后果：使用 10-14 个月后，壁板因盐酸挥发腐蚀出现穿孔，导致传感器受干扰
- 损失：停产维修约 20 天，设备更换及维修费用约 50-60 万元
- 正确方案：316 不锈钢小屋（必要时增加氟塑料内衬，提升耐酸稳定性
六、优化建议：混合材质结构设计
针对成本与性能平衡需求，可考虑复合结构方案：
[外墙/屋顶]：304不锈钢（抗大气腐蚀） [承重框架]：碳钢+热浸镀锌（隐藏结构，降低成本） [地板/内壁（接触介质面）]：316不锈钢（提升关键区域耐蚀性）
该方案较全 316 结构成本降低约 25%-30%，耐蚀性可满足多数中等腐蚀工况需求（具体需经工况验证）
结语：科学选型的核心要素
无论选择何种材质，需同步关注以下核心安全要求：
- 合规认证：需符合 ATEX/IECEx 或 GB/T3836 等防爆标准，定期进行第三方检测
- 安全联锁：配置双差压传感器及声光报警系统（符合 EN60079-13 等规范）
- 状态监控：建议接入腐蚀监测系统，实时跟踪材质状态（如采用电阻探针法等）
